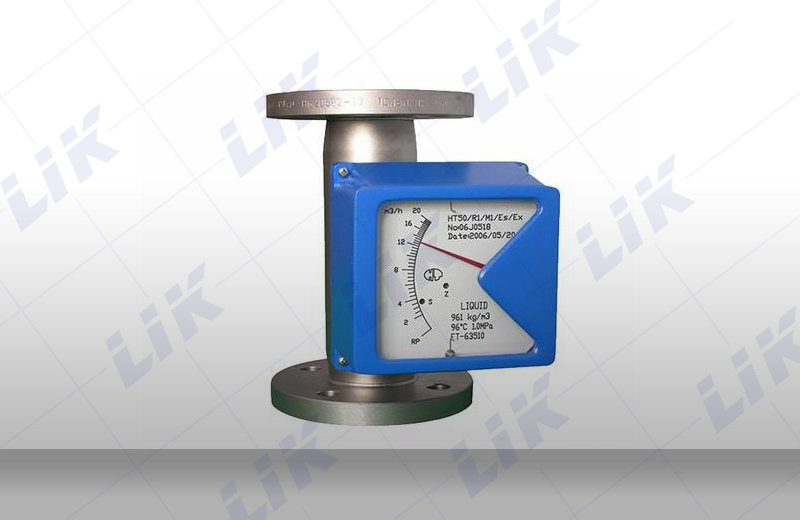

進口金屬管浮子流量計是工業自動化過程控制中常用的一種面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

流量計主要有三大部分組成：1.測量管體；2.錐形浮子；3.指示器。浮子的位移量與流量大小成正比，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指出流量大小。也可配合不同的轉換器，將流量值轉換成標準的電遠傳信號如4-20mA。實現距離遠傳顯示、記錄、積算和控制等功能。

      進口金屬管浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

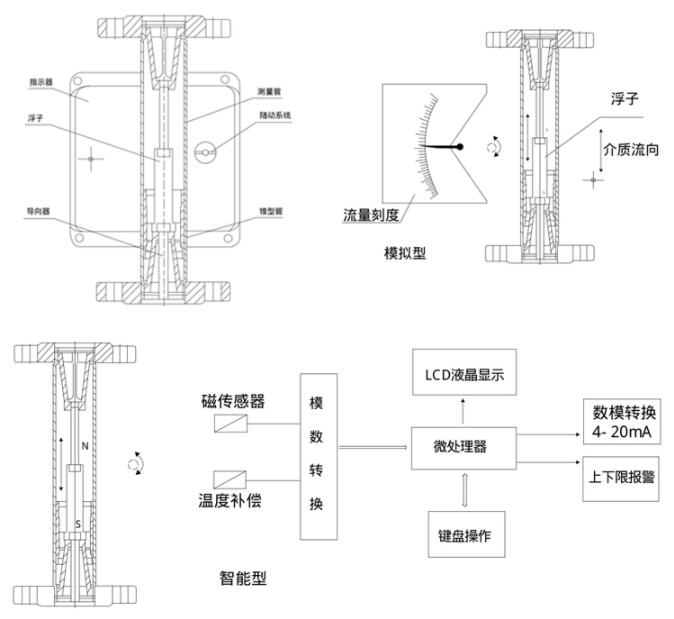

   進口金屬管浮子流量計浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎�使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。

進口金屬管浮子流量計產品特點

1.體積小，測量范圍大，使用方便2.采用了16位微處理工業化組件，保證了優良特性。

3.適用于小口徑和低流速介質流量測量。

4.工作可靠，維護量小，壽命長。

5.對于直管段要求不高。

6.較寬的流量比10：17.雙行大液晶顯示，可同時顯示瞬時流量和累積流量。

8.單軸靈敏指示，非接觸磁耦合轉動。

9.全金屬結構，適合于高溫，高壓和強腐蝕介質。

10.可用于易燃、易爆危險場合。

11.可選二線制、電池、交流供電方式。

12.多參數標定功能。

13.帶有數據恢復，數據備份及掉電保護功能。

進口金屬管浮子流量計技術參數

儀表型號|HH5系列金屬管浮子流量計

水（20℃）1-200000L/H測量范圍

空氣（20℃ 0.1013Mpa）0.03-4000m/h量程比10：120：1精度等級1.5%1.0%

壓力損失

壓力等級|標準型DN15-DN504.0Mpa特殊型DN15-DN5025Mpa標準型-80℃-200℃

介質溫度|防腐形（襯四氟）0-85℃

高溫型-80-400℃

介質粘度|DN15：n<5mPa.SDN25-DN150：n<300mPa.S環境溫度液晶型：-30℃~85'℃指針型：-40℃~120℃

連接形式標準型：DIN2501標準流量計標準型：24V DC二線制4-20mA報堅型：24V DC三線制4-20mA供電電源交流型：85-250V AC50Hz電池型：3.6V7.5AH鋰電池

上限或下限瞬時流量報警

報警輸出開關量報警（最大100mA@3oV DC）

繼電器輸出（最大5A@250V AC）輸出信號標準4-20mA脈沖

脈沖輸出|累積脈沖輸出，最下間隔50毫秒通訊協議|RS485、Modbus、HART通訊協議瞬時流量顯示數值范圍：0-50000（帶小數點）液品顯示|暴積流量顯示數值范圍：0-99999999防爆標志|本安型iallCT6 隔爆型dlICT6

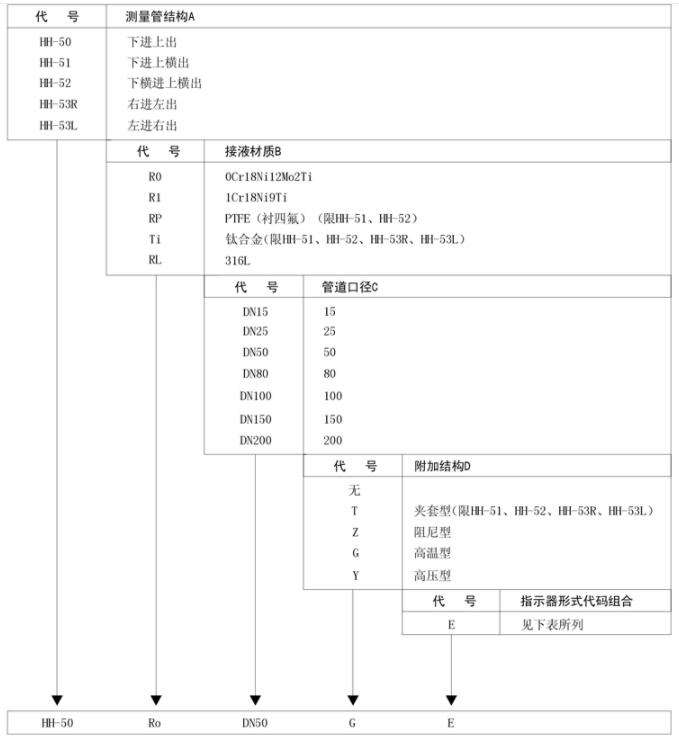

產品選型

外形示意圖
