德國萊克LIK品牌,進口氣動防爆開關調節蝶閥是一種集成防爆安全設計與流體調節功能的自動化控制設備，通過壓縮空氣驅動閥板旋轉，實現對管道介質的開關控制（ON/OFF）和流量線性調節（0~90°開度）12。其核心功能包括：

‌防爆安全‌：執行機構和電氣元件符合ATEX/IECEx Ex d IIC T6認證，適用于爆炸性氣體Zone 1/Zone環境

‌精準調節‌：配置HART協議智能定位器，定位精度±0.5%，適配PID控制系統的動態調節需求

‌快速響應‌：氣動執行器動作時間≤3秒（DN300口徑以下），支持緊急切斷功能

‌二、結構與材料設計‌

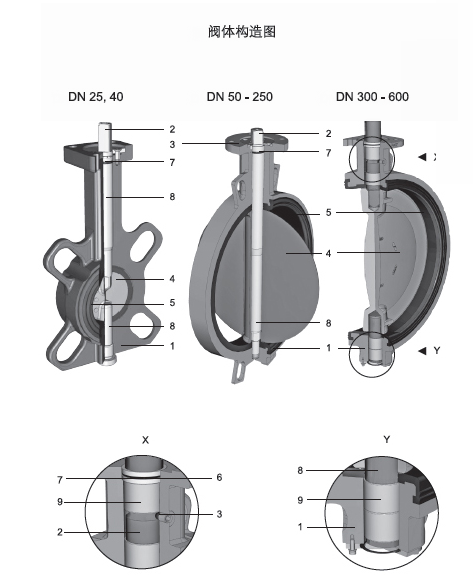

‌閥體組件‌

‌材質選擇‌：閥體采用316不銹鋼或WCB碳鋼，極端工況可選哈氏合金或鈦合金，耐溫范圍-196℃~600℃

‌密封結構‌：三偏心金屬密封（ANSI Class VI零泄漏）或軟密封（EPDM/PTFE），適配高壓（PN40）及腐蝕性介質

‌執行機構‌

‌防爆設計‌：澆封型接線箱（IP67防護）、防靜電閥桿和增安型電路，杜絕電火花風險

‌智能擴展‌：可選配LoRa/4G無線模塊，實現閥門狀態實時監控與預測性維護

‌附件配置‌

‌標配‌：過濾減壓閥（氣源壓力0.4~0.6MPa）、防爆電磁閥；

‌選配‌：SIL3安全認證模塊、數字孿生系統。

‌三、技術優勢‌

‌防爆性能‌

通過雙隔離腔體設計和本質安全電路，避免爆炸性環境中能量積聚風險

閥桿表面鍍鎳處理（厚度≥50μm），降低摩擦靜電產生概率35。

‌調節能力‌

采用等百分比流量特性曲線，適配高精度流量調節需求（調節比100:1）

智能定位器支持PID參數自整定，減少人工調試工作量14。

‌可靠性與壽命‌

金屬密封面堆焊Stellite 6合金（硬度HRC 58~62），耐磨壽命≥10萬次動作

執行機構膜片采用氟橡膠（FKM），耐疲勞性較普通NBR提升3倍

四、品牌與技術對比‌

‌LIK三偏心蝶板動態平衡設計，適用于高壓差工況     煉油裝置高溫油氣調節

‌AMISCO緊湊型執行器（軸向長度減少30%）       食品制藥無菌流體控制

‌HANWEI納米涂層閥桿（摩擦系數≤0.05）    核電冷卻系統

‌KARL深冷處理工藝（-196℃沖擊試驗） LNG儲運系統低溫切斷

五、典型應用場景‌

‌石化行業‌

催化裂化裝置高溫油氣（≤550℃）：需采用三偏心金屬密封+哈氏合金閥體

乙烯裂解管線：配置SIL3級冗余控制系統，緊急切斷時間≤2秒

‌能源領域‌

LNG接收站低溫閥門（-162℃）：閥體需經深冷處理，避免材料冷脆失效

燃煤電廠脫硫系統：襯氟閥座（PTFE）耐受pH 2~12腐蝕性漿液

‌精細化工‌

制藥無菌管路：316L不銹鋼閥體+EPDM軟密封組合

鋰電池電解液輸送：全氟醚橡膠（FFKM）密封件耐受強溶劑腐蝕

‌六、選型與維護要點‌

‌選型決策樹‌

A[介質類型] -->|腐蝕性| B(襯氟/哈氏合金)

A -->|含顆粒物| C(刮刀式密封+堆焊蝶板)

D[溫度] -->|>300℃| E(金屬硬密封)

D -->|<-50℃| F(深冷處理閥體)

‌安裝規范‌

法蘭連接須采用RF密封面，螺栓預緊力按ASME B16.5標準實施

氣源管路配置0.1μm精度過濾器，壓力波動范圍控制在±5%內

‌維護策略‌

‌日常檢查‌：每月監測閥桿填料泄漏量（≤0.1mL/min）

‌大修周期‌：每5000小時更換氣缸密封件，高溫工況縮短至3000小時

‌七、常見故障與處理‌

‌故障類型‌  ‌原因分析‌  ‌解決方案‌

泄漏超標  密封面磨損/執行器行程偏差     研磨密封面或重新校準定位器

動作延遲  氣源壓力不足/電磁閥堵塞 檢查減壓閥并清潔電磁閥濾芯

信號中斷  電纜屏蔽失效/模塊固件故障     升級防爆接線盒或刷新控制系統
