進口氣動不銹鋼硬密封蝶閥采用三偏心斜錐面密封設計，通過氣動執行器驅動閥桿旋轉，實現蝶板啟閉控制流體通斷或流量調節56。其核心由不銹鋼（如ASTM A182 316L）閥體與硬質合金密封組件構成，兼具耐腐蝕性與高溫高壓耐受性（-40℃~650℃，≤6.4MPa），廣泛應用于石油化工、電力冶金及新能源等嚴苛工況

產品特點

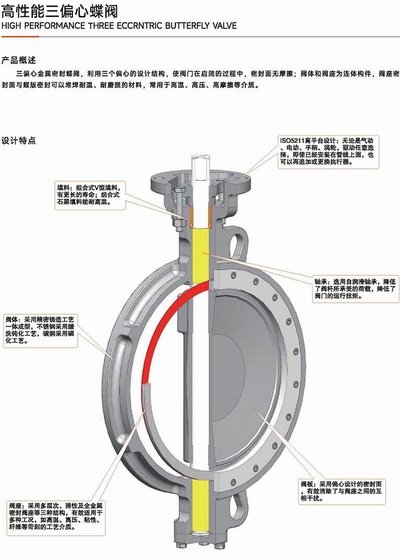

1. 硬密封技術

三偏心動態補償：蝶板與閥座漸近接觸，關閉時自鎖密封，磨損后自動補償間隙；

雙向密封設計：不受介質流向限制，耐顆粒沖刷（如含固體懸浮物的漿液）。

2. 極端工況適配性

耐腐蝕：閥體通過ASTM G48鹽霧測試，耐受pH 2-14的酸堿介質及濕硫化氫環境；

高溫穩定性：多層金屬密封圈在650℃下仍保持彈性變形能力。

3. 智能化控制

執行器支持4-20mA信號反饋，啟閉時間≤1秒，防護等級IP67；

可選配HART協議實現遠程診斷與調節。

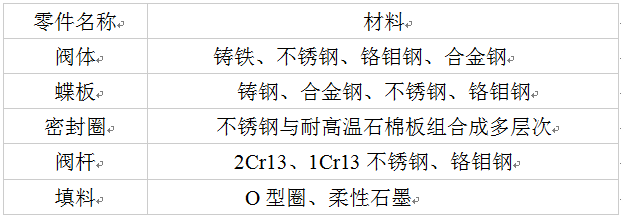

零件材料

工作原理‌

‌1，驅動流程‌

氣動執行器接收0.4-0.7MPa壓縮空氣，通過齒輪齒條機構將 ‌直線運動轉為閥桿90°旋轉‌，驅動蝶板完成啟閉。

‌2，密封機制‌

‌三偏心結構‌：蝶板旋轉時與閥座漸近貼合，關閉瞬間形成自鎖，避免摩擦損耗

‌動態補償‌：高溫下多層金屬密封圈彈性變形，抵消熱膨脹導致的間隙

典型應用場景

石油化工：酸性天然氣管道（含H₂S≤5%）；

新能源：熔鹽儲能系統（工作溫度550℃）；

水處理：海水淡化高壓反滲透單元（PN64）。

執行標準與認證

設計制造：API 609、ISO 5752；

密封測試：ANSI B16.104 Class VI；

材料認證：ASTM A182（316L）、NACE MR0
