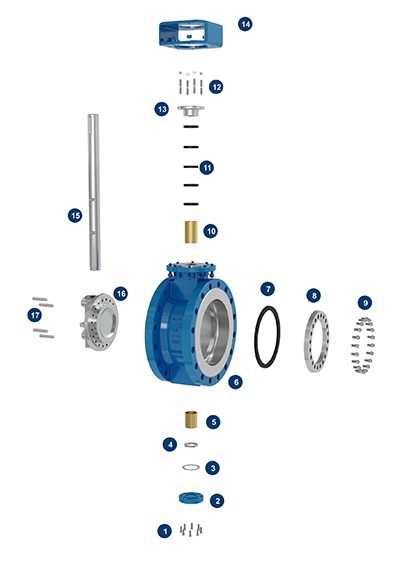

序號

零件名稱

碳鋼

不銹鋼

低溫鋼

1

底蓋螺釘

8.8/B7

B8

B8/L7

2

底蓋

A105

304

304/LF2

3

墊片

304+石墨

304+石墨

304+石墨

4

卡環

1035

304

304

5

下軸套

SF-1

SF-1S/C95200

SF-1S/C95200

6

閥體

WCB

CF8

LCB/LC1

7

密封圈

304+石墨

304+石墨

304+石墨

8

壓板

A105

304

304/LF2

9

壓板螺釘

8.8/B7

B8

B8/L7

10

上軸套

SF-1

SF-1S/C95200

SF-1S/C95200

11

填料

柔性石墨

柔性石墨

柔性石墨

12

壓蓋螺柱

8.8/B7

B8

B8/L7

13

填料壓蓋

WCB

CF8

CF8/LF2

14

支架

WCB

WCB/CF8

WCB/CF8

15

閥桿

410/420

304/17-4PH

410/17-4PH

16

蝶板

WCB

CF8

LCB/LC1

17

銷軸

410/420

304/17-4PH

410/17-4PH

故障

分析產生原因

消除故障方法

 填料處的外漏

          1、填料超期使用、已老化。
          2、操作時用力過大。
          3、活節螺栓沒有擰緊。

1、應及時更換老化、損壞的填料并逐圈安放接頭呈30°-50°。
2、應以正常力均勻操作、不許加套管或用其它辦法。
3、均勻擰緊壓住填料用螺栓。

 密封面泄漏

           1、閥門安裝方向和介質流向不符。
           2、蝶閥關閉不到位。
          3、久閉的蝶閥在密封面上積垢。
          4、密封面上損傷嚴重。

1、注意安裝檢查。
2、關嚴到位。
3、將閥門開一條縫，讓高速流體沖掉密封上的臟物。
4、重新研磨，加厚調節墊片補償。

 法蘭連接處泄漏

          1、螺栓擰緊力不均。
          2、墊片老化損傷。
          3、墊片選用材質與工況介質要求不符。

1、重新均勻擰緊螺栓。
2、及時更換墊片。
3、按工況要求正確選用墊片材料和形式，訂貨時要詳細說明要求。

 手柄、手輪的損壞

           1、使用不正確。
           2、緊固件松脫。
           3、手柄、手輪與閥桿連接損傷。

1、禁止使用管子鉗、長杠桿、撞擊工具等。
2、隨時修配。
3、隨時修復。

 蝸輪蝸桿傳動卡咬

           1、不清潔嵌入臟物、影響潤滑。
           2、操作不善。

1、請保持清潔，定期加油。
2、若操作時發現卡咬，阻力很大時，不能繼續操作，否則損壞加劇。

 電動安裝故障

           1、潤滑不良，閥內有異物卡住造成轉矩過大。
            2、電機故障。

1、應加油，保持清潔，使油管良好，填料壓緊適度，及時排除異物。
2、電機工作時間不超過15分鐘，電源應正常，應避免點擊受潮。
