進口三偏心蝶閥,‘三偏心’是指偏心軸偏離密封面中心線,偏心軸偏管路及閥門中心線和其獨特的偏心閥座斜錐角與管路中心的夾角，這樣，使得閥座與密封圈在門整個開關過程中完全脫離。這種結構既利用了凸輪效應，又完全消除了摩擦，去除了磨損和泄露的可能。

三偏心蝶閥是一種高性能蝶閥，具有結構緊湊、切斷性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。下面為您介紹幾款三偏心蝶閥產品

                                                                                   「密封原理」

進口三偏心蝶閥的閥桿軸心既偏離閥板密封面，也偏離閥體中心，同時，閥座密封面所在回轉軸線與閥體通道軸線偏心一定的角度；

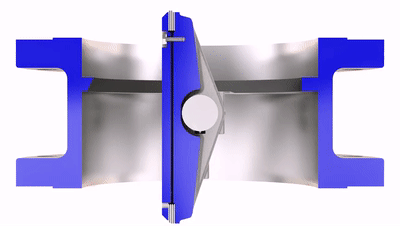

                                                                  第一道偏心-閥桿軸心與密封面偏心

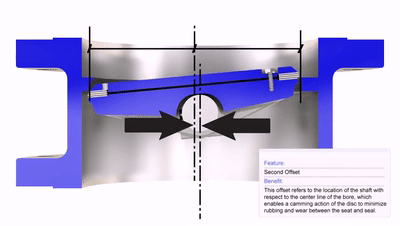

                                                               第二道偏心，閥桿軸心與閥體中心偏心


                                                      第三道偏心，密封面回轉軸線與閥體通道軸線偏心

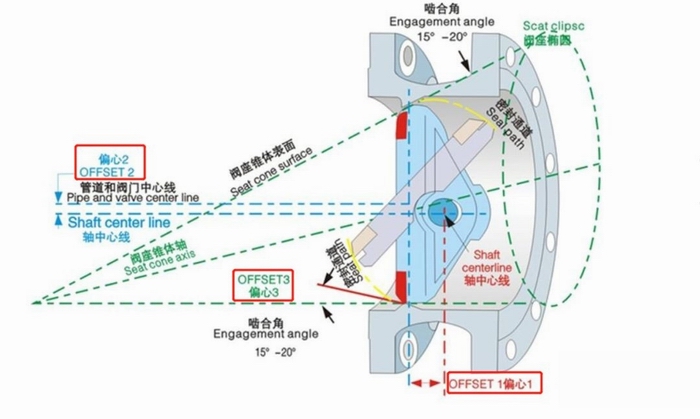

三偏心蝶閥的三個偏心

「閥門特點」

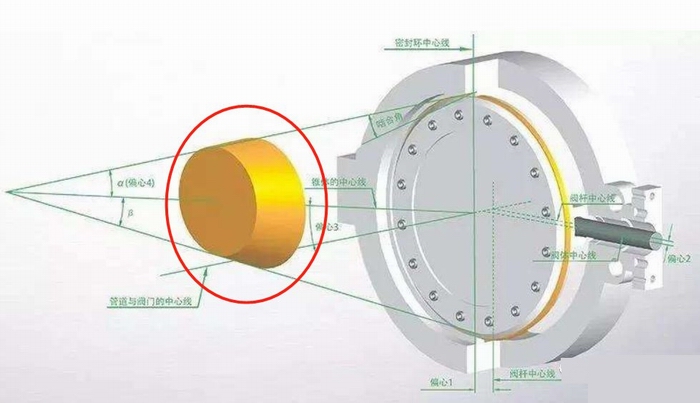

蝶閥經過第三次偏心后，蝶板的密封面剖切面不再是圓形，而是橢圓，如下圖所示；


密封面形狀也因此而不對稱，一邊傾斜于本體中心線，另一邊則平行于本體中心線。

第三次偏心的最大特點就是從根本上改變了密封構造，不再是位置密封，而是扭矩密封；
即不再是依靠閥座的彈性變形密封，而是依靠閥座的接觸面密封比壓達到密封效果；
三偏心蝶閥解決了金屬閥座零泄漏這一難題，其密封等級可以達到V I級泄露；因?yàn)槭墙饘匍y座，蝶閥可以在高壓高溫的工況使用；

而且，閥門開關時蝶板不刮擦閥座，沒有了密封面的摩擦力，閥門的啟閉力矩也大大減小；

因?yàn)榈诙�道偏心，在關閉時閥桿兩側的蝶板受介質壓力的面積不一樣，會產生不平衡力，介質力增加了關方向的扭矩，隨著介質壓力增高，關方向的扭矩會增大，密封比壓提高，所以會有“越關越緊”的說法；

當然，介質壓力增高需要的密封比壓也同時增大，并非壓力越高閥門就越不會泄露。
