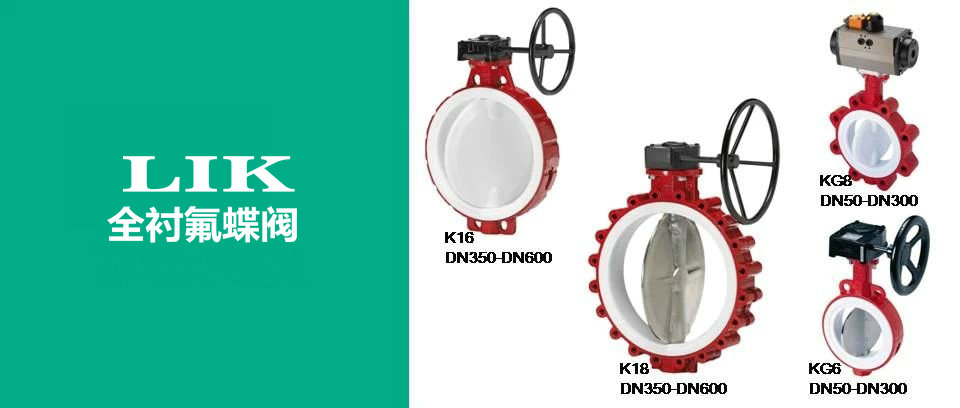

進口全襯氟蝶閥是在蝶閥閥座與密封面襯有氟塑料，具有零泄漏、壽命長及耐腐蝕性和耐磨性等優點。根據不同工況條件選擇不同的襯里閥體，分為全襯氟蝶閥和半襯氟蝶閥。具有嚴密的密封性能，不僅有普通蝶閥的機械強度，又有高的耐腐蝕性、耐堿性的化學特性，在一般常規條件下的工況中比不銹鋼蝶閥具有更高的性價比

進口全襯氟蝶閥產品特點

由PTFE、PFA等氟塑料襯里的閥體與蝶板，阻隔了與介質的直接接觸，具有無與倫比的抗腐蝕、滲透和微生物污染的能力，以最少的維護獲得更高的純度和可靠性。

由彈性碟簧等組成的多重軸向密封系統，確保產品的的可靠性能，從而實現長期免維護操作。

由數控車床精密加工的PTFE閥座及蝶板，保證了產品有效的配合尺寸，獲得更低的操作扭矩，從而延長使用壽命。

流線型蝶板設計以提供更大的流量需求。

進口全襯氟蝶閥技術參數

尺寸范圍：2" - 12" (DN 50 - 300)

溫度范圍：-20°C~180°C

工作壓力：max 150 psi（10bar）

泄漏等級：雙向零密封

閥體材料：球墨鑄鐵

閥座材料：PTFE、RPTFE

閥板材料：CS+PTFE、SS+PTFE

閥桿材料：SS420、17-4PH

設計標準：API 609

測試標準：API 598

法蘭標準：ASME B16.5 150級、EN 1092 PN10、PN16、JIS B2238 10K

上法蘭標準：ISO5211

產品應用：高腐蝕性、有毒介質、酸、堿、超純水

桿軸向多重密封系統

萊克為可靠、免維護的服務而精心設計三步閥桿密封系統提供無與倫比的密封，可實現長期零泄漏性能

一級密封經由彈性碟簧向襯里閥板軸頭的球狀弧形表面傳送預受壓力；

二級密封在閥板上下轂加工出的凹槽內加入了帶彈性的四氟密封環，密封環是由純PTFE材料包

覆在閥座表面，當閥門裝配過程中，密封環受到閥板與閥座壓縮,并受到擠壓,在閥板與閥座表面

生向上向下的壓力,從而起到密封；

三級密封在閥桿中部采用壓力塊和O型密封環的配合, 經彈性碟簧和閥門裝配過程中的擠壓, 向

軸向傳送預受壓力,使O型密封環抽緊閥座凸出襯層。
