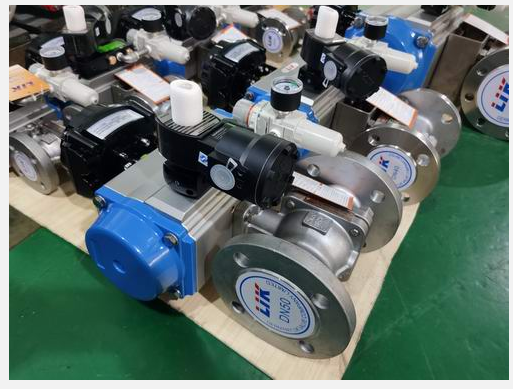

1、按蝶閥或球閥的標準所需驅動力矩選取對應的執行器。應選執行器的輸出力矩0.4MPa氣源壓力下所標定的數據,一般情 況選取執行器的力矩應大于閥[ ]所需驅動力矩25%。

2、參照外形連接圖,將蝶閥或球閥軸頭鍵對準裝入執行器輸出孔內,此時閥[ ]和執行器都以封閉方位,并用相應螺栓將執行器和閥門連接好。

3、配裝執行器的閥門- -般應正立筆直裝置在管道上,執行器的缸體方向應與管道方向共同。若要必須是水平裝置時應將過濾器(附件)和電磁閥(附件)改裝成筆直方位。閥體過重時應適當增加支承架,避免閥體變形。裝置時還應手操組織(附件)附件留出一定的方位以便于手動操作。

4、為保證進口氣動閥門的敞開和封閉方位的準確,執行器設有微動調整組織，可微量調整氣缸兩頭調整螺栓,確定閥芯準確方位。調整后,必須將密封螺帽及密封墊緊固密封,避免漏氣。在以上調整完后還應調整行程開關的方位。根據需要進行調整。

5、氣動執行組織可配手操組織,在應急和特別情況下,利手操組織可進行手動操作.手動操作時應將執行器氣缸兩個通氣翻開,以使阻力減小操作輕便。然后將手操組織的切換手柄拔致手動方位，便可手輪操作。手動操作完成后恢復到主動狀態時,把手操組織的切換手柄恢復氣動方位,接通氣路即可達到主動狀態。
